汽車充電器﹣DIY

 過長假,一個不留神忘了關車的室內燈,
結果把電池耗光!!!
而且是要出門吃晚餐才發現,XD!
更麻煩的是店家也沒開,
那只好發揮Maker的精神,DIY!

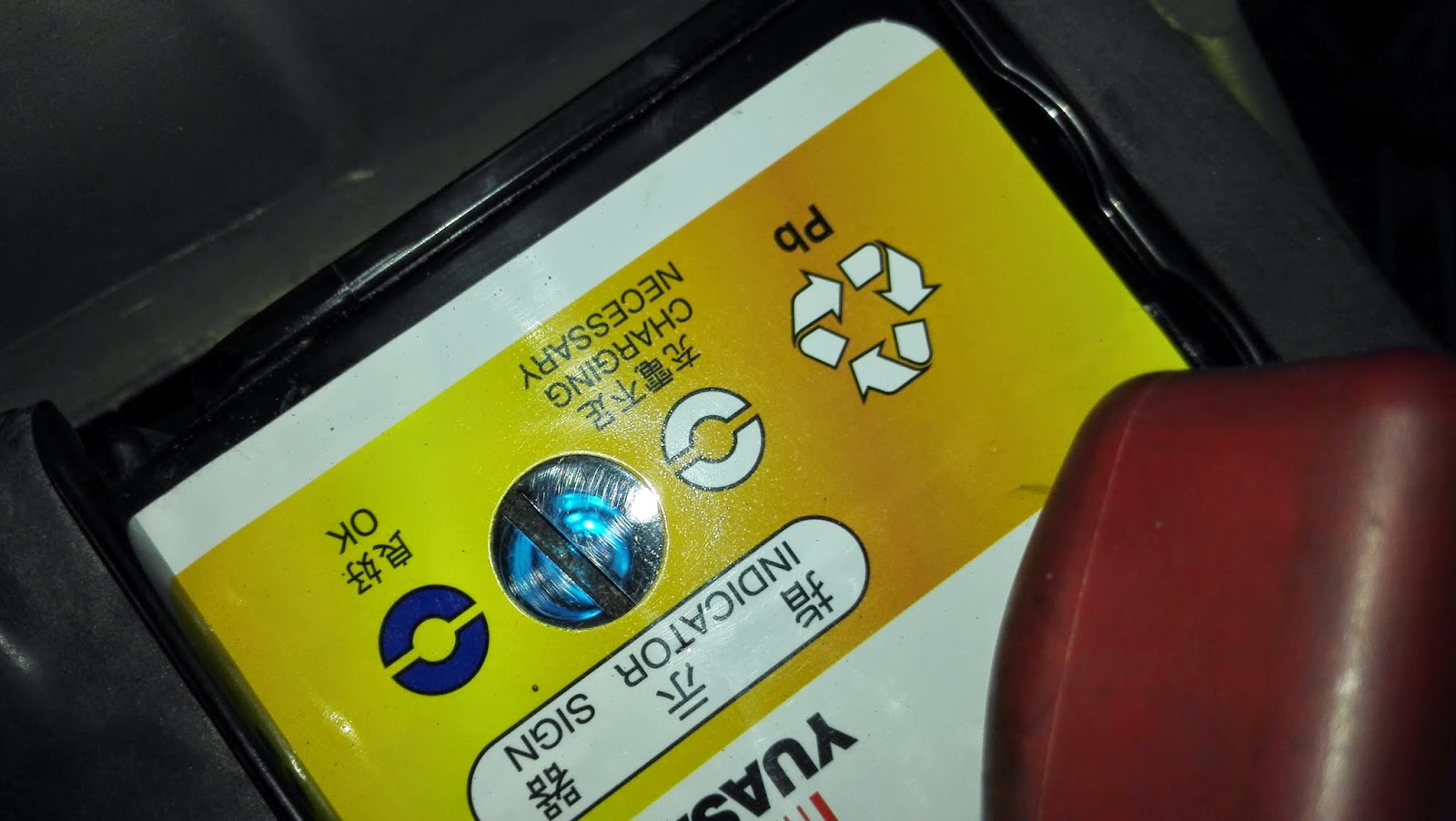

《電池電量不足,顯示白色》


《藍色才是充電完成》



那開始動手吧:
首先,確定電池的充電V﹣電壓與A﹣電流,
以免把電池充壞了。

我的電池型號是55B24L,查出是12v46Wh,
依充電原理,0.1c電流充電法是最安全的模式。

然後,搜尋手上材料有:
1. IBM筆電的電源可達16v4.5A,符合使用。
2. DC-DC模組(35v,3A)降壓:把16V降到13.8v。
3. 風扇,因為DC-DC電壓轉換有一部份電能
會產生熱能,很燙手。。



《DC-DC, 35V3》

《與IBM充電器接合,並將電壓調整到14V左右,
產生3A輸入電流》


《接好的完成圖》


《經過10個多小時充電,終於看到指示器為藍色了》


裝上車,可以發動了, 開心!


P.S.
《這是車上發電機產生的電壓》
